क्विक माउंट सोलर एंड क्लैंप

माउंटिंग रेल के खिलाफ मॉड्यूल के बाहरी किनारे को सुरक्षित रूप से पकड़ने के लिए सौर पैनल पंक्ति के अंत में क्विक माउंट सोलर एंड क्लैंप स्थापित किया गया है। यह इंस्टॉलेशन प्रक्रिया को सरल रखते हुए पैनल फ्रेम और माउंटिंग संरचना के बीच एक मजबूत कनेक्शन प्रदान करता है। क्लैंप को इंस्टॉलरों को ध्यान में रखकर डिज़ाइन किया गया है, जिससे इसे साइट पर लगाना और बांधना आसान हो जाता है।

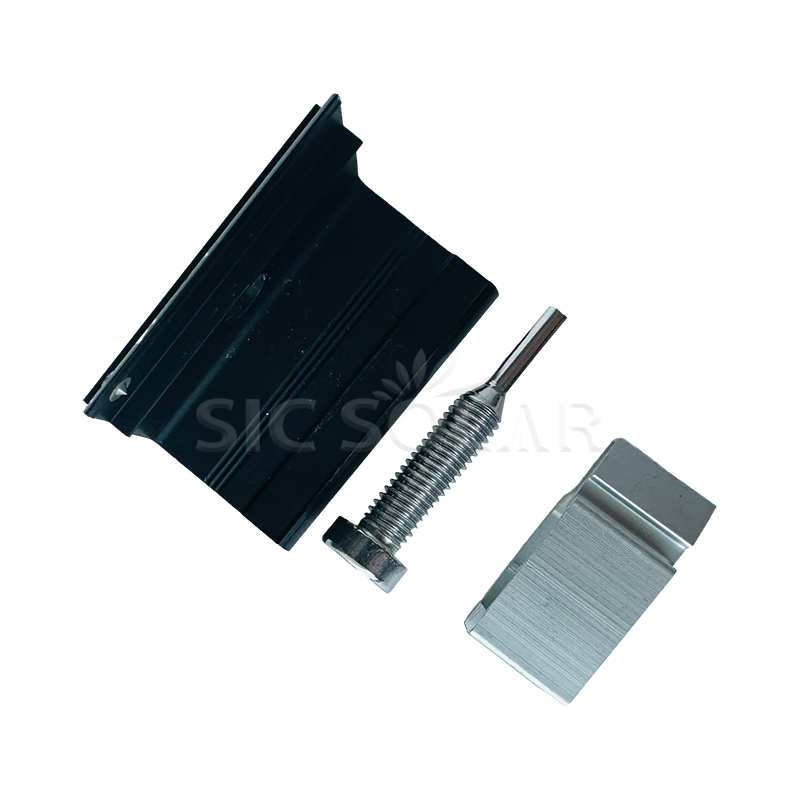

अवयव

पैरामीटर (विनिर्देश)

स्थापना चरण

• माउंटिंग रेल्स तैयार करें：प्रोजेक्ट लेआउट के अनुसार रेल्स स्थापित करें। पैनल लगाने से पहले रेल संरेखण, रिक्ति और फिक्सिंग बिंदुओं की जांच करें।
• सोलर पैनल को रखें: मॉड्यूल को माउंटिंग रेल्स पर रखें और इसे आवश्यक स्थिति में समायोजित करें।
• एंड क्लैंप को रखें: क्विक माउंट एंड क्लैंप को सोलर पैनल फ्रेम के बाहरी किनारे पर रखें।
• क्लैंप को कनेक्ट करें: माउंटिंग रेल में उपयुक्त फास्टनर डालें और इसे अंतिम क्लैंप से कनेक्ट करें।
• क्लैंप को समायोजित करें: जांचें कि क्लैंप पैनल फ्रेम के खिलाफ ठीक से बैठता है और मॉड्यूल निर्माता द्वारा निर्दिष्ट क्लैंपिंग क्षेत्र के भीतर स्थित है।
• फास्टनर को कसें: बोल्ट या नट को अनुशंसित टॉर्क तक कसें। ज़्यादा ज़ोर लगाने से बचें.
• अंतिम जांच करें：सुनिश्चित करें कि पैनल सही ढंग से संरेखित है और क्लैंप मजबूत है, अगले मॉड्यूल पर जाने से पहले फ्रेम के साथ भी संपर्क करें।

स्थापना एवं रखरखाव सावधानियाँ

• संगतता की जांच करें: स्थापना से पहले, पैनल फ्रेम आयाम, फ्रेम ऊंचाई, रेल प्रकार और अंत क्लैंप विनिर्देशों की पुष्टि करें।
• अनुशंसित क्लैंपिंग ज़ोन का पालन करें: क्लैंप को केवल सौर मॉड्यूल निर्माता द्वारा निर्दिष्ट क्षेत्र के भीतर ही स्थापित किया जाना चाहिए। गलत स्थिति मॉड्यूल के प्रदर्शन, सुरक्षा या वारंटी आवश्यकताओं को प्रभावित कर सकती है।
• सही टॉर्क का उपयोग करें: हमेशा अनुशंसित कसने वाले टॉर्क का उपयोग करें। बहुत अधिक बल पैनल फ्रेम या माउंटिंग घटकों को नुकसान पहुंचा सकता है, जबकि अपर्याप्त टॉर्क के परिणामस्वरूप कनेक्शन ढीला हो सकता है।
• समान संपर्क सुनिश्चित करें: क्लैंप को पैनल फ्रेम के खिलाफ सपाट और मजबूती से बैठना चाहिए। झुकी हुई स्थापना, दृश्यमान अंतराल या असमान संपर्क से बचें।
• पैनल संरेखण की जाँच करें: अंतिम क्लैंप को पूरी तरह से कसने से पहले पैनल को संरेखित करें। इससे पैनल लेआउट को साफ-सुथरा और सुसंगत बनाए रखना आसान हो जाता है।
• घटकों को सावधानी से संभालें: अत्यधिक बल या तेज उपकरणों से बचें जो एल्यूमीनियम क्लैंप, पैनल फ्रेम, या माउंटिंग रेल को खरोंच या क्षति पहुंचा सकते हैं।
• सिस्टम का नियमित रूप से निरीक्षण करें: नियमित पीवी रखरखाव के दौरान, ढीलेपन, जंग, विरूपण या अन्य क्षति के संकेतों के लिए क्लैंप, बोल्ट, नट और रेल कनेक्शन की जांच करें। आवश्यकता पड़ने पर क्षतिग्रस्त घटकों को बदलें।

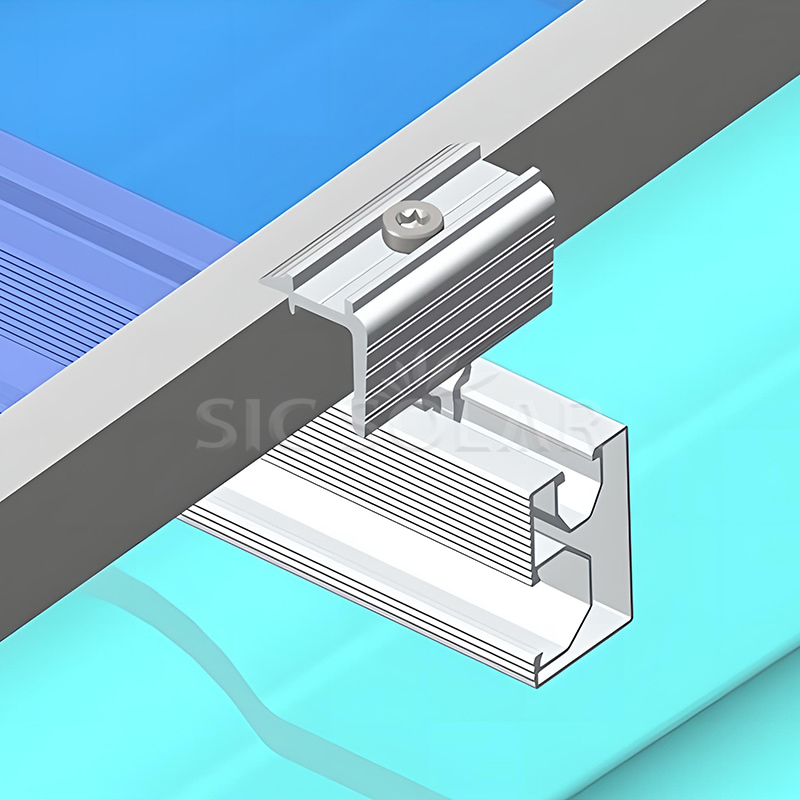

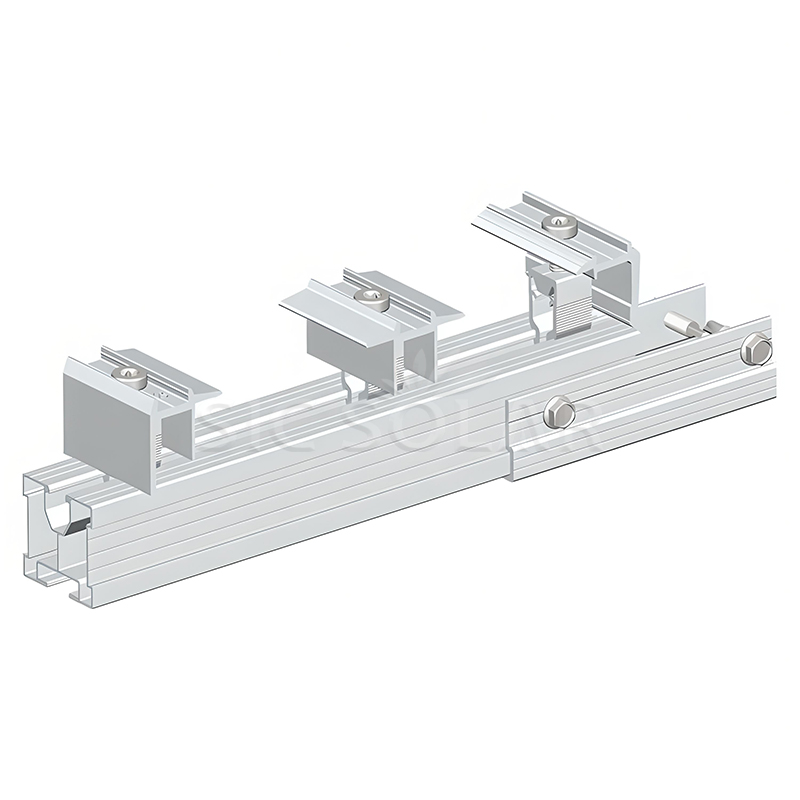

स्थापना प्रदर्शन

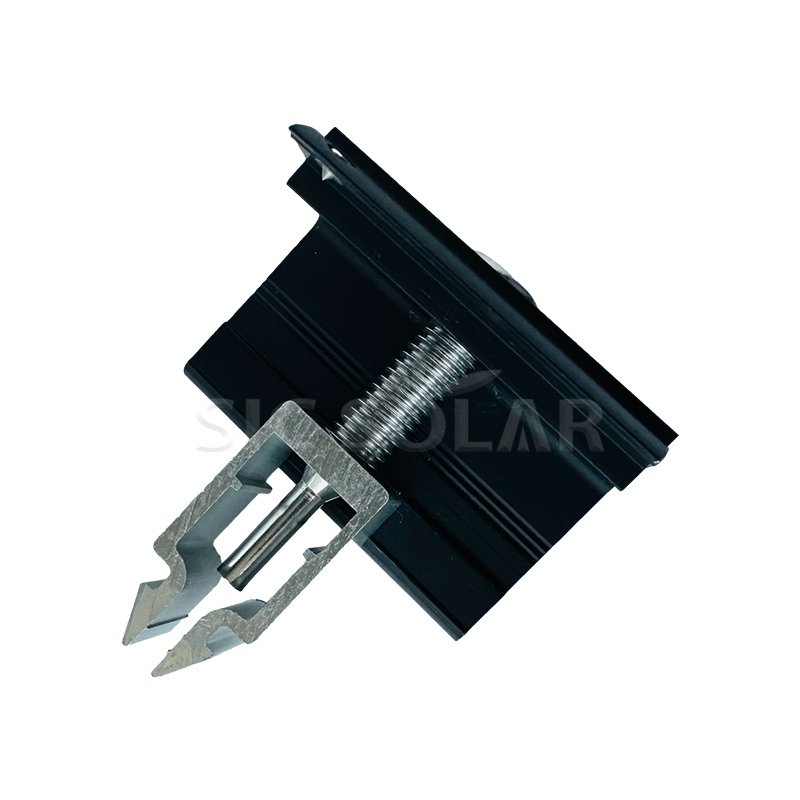

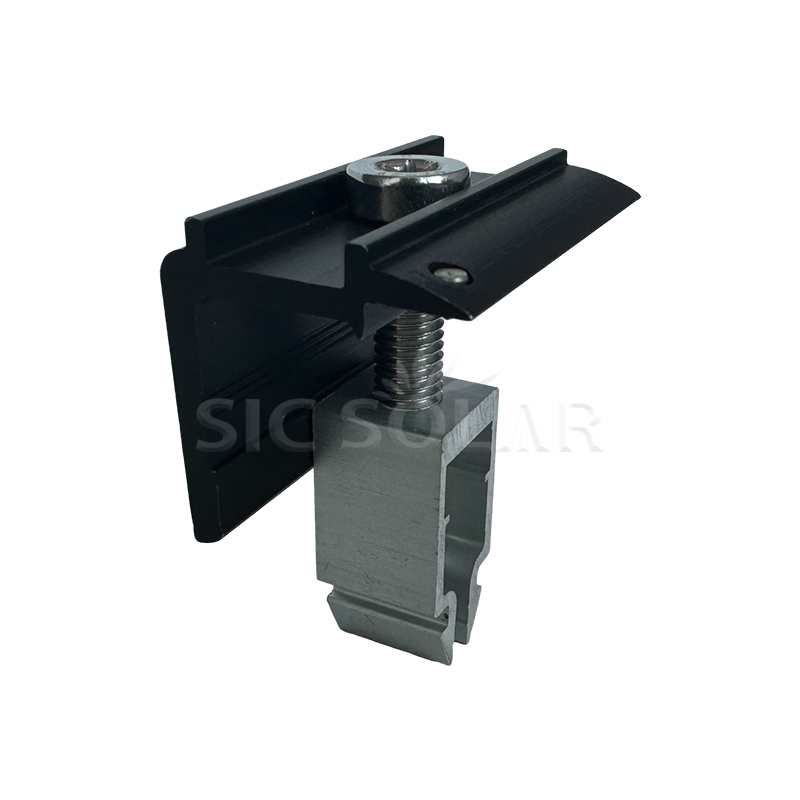

विवरण

पैकेट

हम क्विक माउंट सोलर एंड क्लैंप मानक पैकेजिंग और शिपिंग विधियों का उपयोग करते हैं। हालाँकि, यदि आपके पास विशिष्ट पैकेजिंग आवश्यकताएँ हैं, तो हम आपके विनिर्देशों के अनुसार उत्पाद को पैकेज और शिप करने के लिए कारखाने के साथ समन्वय कर सकते हैं।
